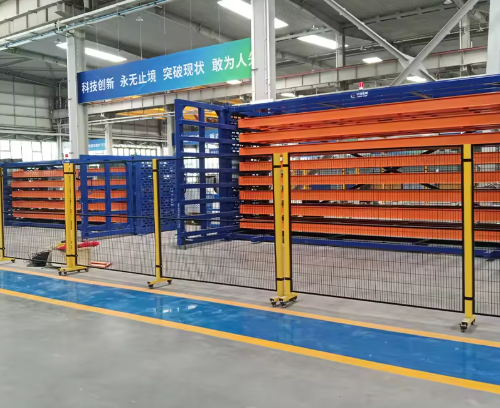

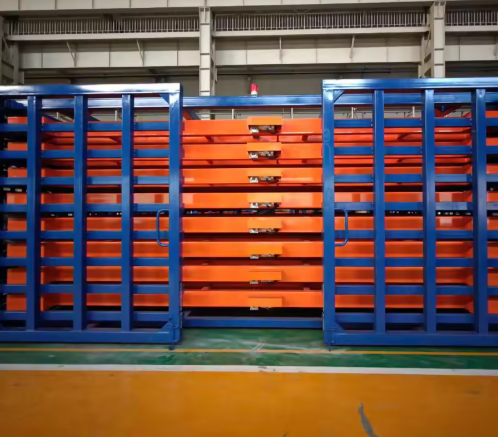

El manejo de láminas de acero pesadas, particularmente aquellas de calibre 10, ¼ de pulgada o más gruesas, presenta importantes desafíos ergonómicos y de seguridad. La extracción manual de cajones cargados con varias toneladas de acero es poco práctica incluso con los mejores deslizadores de rodamientos de bolas. La recuperación basada en montacargas desde estanterías estáticas requiere espacio de pasillo, maniobrabilidad y múltiples personas para la separación de las láminas. Herochu ha resuelto esto con la estantería industrial eléctrica para láminas de acero, un sistema de cajones motorizado que extiende y retrae cajones de servicio pesado con solo presionar un botón, permitiendo que un operario acceda de manera segura a láminas de acero que pesan hasta 20 toneladas por nivel.

Este sistema de estanterías está diseñado para las aplicaciones industriales más pesadas: centros de servicio de acero, astilleros, fabricantes de equipos pesados y talleres de fabricación estructural. El diseño eléctrico no compromete la densidad de almacenamiento; una sola estantería puede incorporar 6, 8 o incluso 10 niveles dependiendo de la altura del techo y el espesor de las láminas. Se admiten tamaños estándar de lámina que incluyen 3000×1500 mm, 4000×1500 mm, 6000×1500 mm y 6000×2000 mm, con dimensiones personalizadas disponibles.

Cómo funciona la extensión eléctrica

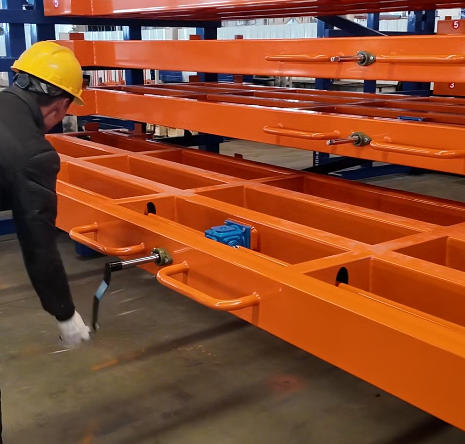

La estantería industrial eléctrica para láminas de acero de Herochu integra un actuador lineal de servicio pesado o un mecanismo de tornillo de bolas en cada cajón. Un péndulo de control (con cable o inalámbrico) permite al operario seleccionar un cajón y ordenar la extensión o retracción. El motor impulsa el cajón hacia afuera a una velocidad controlada (típicamente 5-10 metros por minuto) hasta alcanzar la extensión total del 100 %. Los interruptores de límite evitan el sobreviaje, y un enclavamiento de seguridad asegura que el cajón no pueda extenderse si la estantería no está nivelada o si se detecta una obstrucción.

A diferencia de los sistemas neumáticos que requieren aire comprimido y pueden ser bruscos, el accionamiento eléctrico proporciona un movimiento suave y proporcional. El operario puede controlar finamente el mando para avanzar el cajón incrementalmente y alinearlo con precisión con una grúa aérea o un elevador magnético. Una vez que se retira la lámina de acero, el cajón se retrae automática o manualmente bajo comando. El motor también proporciona frenado para mantener el cajón en cualquier posición, lo que es útil cuando solo se extiende parcialmente un cajón para acceder a una lámina cerca del frente.

Capacidad de carga: hasta 20 toneladas por nivel

La capacidad anunciada de la estantería industrial eléctrica para láminas de acero es de 20,000 kg (20 toneladas) por nivel. Esto no es una exageración de marketing: Herochu construye estas estanterías con acero al carbono de alta resistencia, guías reforzadas y múltiples carros de rodamientos de bolas por cajón. A 20 toneladas, la base del cajón pesa varios cientos de kilogramos, y todo el conjunto permanece rígido con una deflexión medida en milímetros.

A modo de contexto, un cajón con capacidad de 20 toneladas puede contener una pila de placas de acero de ½ pulgada (12,7 mm) en tamaño 3000×1500 mm. La densidad del acero es de 7,85 g/cm³, por lo que una sola placa de esas dimensiones pesa aproximadamente 280 kg. Una pila completa de 70 placas alcanza las 19,6 toneladas. El accionamiento eléctrico maneja esta carga sin esfuerzo, consumiendo corriente máxima solo durante la aceleración desde parado.

También están disponibles capacidades más bajas (1 tonelada, 5 toneladas, 10 toneladas), y una sola estantería puede tener capacidades mixtas en diferentes niveles. Por ejemplo, los dos niveles inferiores clasificados a 20 toneladas para placa gruesa, los cuatro niveles medios a 10 toneladas para calibre medio, y los dos superiores a 5 toneladas para lámina delgada. Esta configuración mixta maximiza la utilidad de una sola huella de estantería.

Características de protección de láminas de acero industrial

Las láminas de acero son menos sensibles a los rayones que el aluminio o el plástico, pero presentan otros riesgos: bordes afilados que cortan las manos del operario, formación de óxido si se almacenan en ambientes húmedos y transferencia de aceite superficial. La estantería eléctrica de Herochu incluye:

• Soportes inclinados con tiras de desgaste reemplazables para evitar el deslizamiento de las láminas

• Recubrimientos opcionales resistentes al aceite en las bases de los cajones

• Protectores de bordes que evitan el contacto del operario con esquinas afiladas de las láminas durante la recuperación

• Canales de drenaje si la estantería se coloca en exteriores o ambientes de lavado

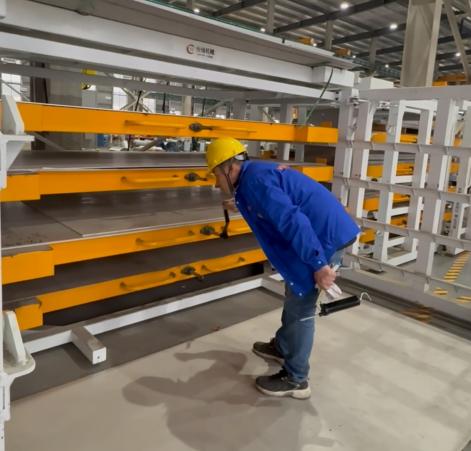

El diseño de extensión total también reduce la necesidad de arrastrar las láminas unas sobre otras. Con las estanterías tradicionales, recuperar una lámina de acero enterrada a menudo requiere levantar las láminas superiores, una tarea peligrosa con material pesado. El cajón eléctrico trae toda la pila al pasillo, y una grúa aérea levanta la lámina deseada verticalmente desde la parte superior de la pila, dejando las láminas restantes sin perturbaciones.

Eficiencia energética y mantenimiento

Herochu diseña el sistema de accionamiento eléctrico para ciclos de trabajo industriales. El motor opera solo durante la extensión y retracción, que típicamente toma 10-15 segundos por operación. En un taller ocupado que realiza 100 recuperaciones por día, el tiempo total de funcionamiento del motor es inferior a 30 minutos. El consumo de energía es insignificante. El mecanismo del actuador está sellado y lubricado de por vida, con puertos de inspección para controles de mantenimiento anuales. Los rodamientos de bolas en las guías están clasificados para millones de ciclos a plena carga.

Integración con equipos de manejo de materiales

La estantería industrial eléctrica para láminas de acero está diseñada para funcionar perfectamente con grúas aéreas, sistemas de pórtico, elevadores magnéticos y manipuladores de vacío. Debido a que el cajón se extiende completamente al pasillo, el gancho de la grúa o el imán puede descender directamente sobre la lámina sin cálculos de compensación. Algunos clientes de Herochu integran un puntero láser o un sistema de cámara en la grúa que se alinea con marcas fiduciales en el cajón, permitiendo una recuperación semiautomática.

Para instalaciones con vehículos guiados automáticamente (AGV), la estantería eléctrica puede equiparse con interfaces de control remoto (Modbus, Ethernet/IP o Profinet) para que un AGV pueda solicitar un cajón, extenderlo, recoger una lámina y retraerlo sin intervención humana. Este nivel de automatización se encuentra típicamente solo en operaciones de alto volumen, pero Herochu lo ofrece como opción personalizada.

Sistemas de seguridad integrados

Cualquier estantería que mueva varias toneladas bajo potencia requiere sistemas de seguridad redundantes. La estantería eléctrica de Herochu incluye:

1. Detección de obstrucciones: si el cajón encuentra resistencia durante la extensión, se detiene inmediatamente y retrocede ligeramente.

2. Prevención de vuelcos: las guías deslizantes y los dispositivos de protección contra vuelcos del pie son estándar. La placa base de la estantería está diseñada para atornillarse al suelo.

3. Botones de parada de emergencia ubicados en ambos extremos de la estantería y en el péndulo.

4. Monitorización de carga: una celda de carga opcional mide el peso del cajón y evita la extensión si se excede la capacidad nominal.

5. Disposiciones de bloqueo/etiquetado para mantenimiento.

Todas las estanterías eléctricas están certificadas CE, con documentación ISO9001 para sistemas de calidad.

Personalización y entrega

Cada estantería industrial eléctrica para láminas de acero se fabrica bajo pedido con un ciclo de entrega de 30 días. Los elementos personalizables incluyen:

• Número de capas: de 5+1 a 10+1 (el +1 indica un estante fijo superior si es necesario)

• Altura de capa individual: 220-300 mm, ajustable en incrementos de 10 mm

• Dimensiones de la lámina: hasta 6000×2000 mm

• Capacidad de carga por nivel: 1 a 20 toneladas

• Color de la estantería: cualquier código RAL

• Método de extensión: eléctrico (estándar), extracción manual (para capacidades más bajas) o automático (controlado por sensores con sistema de inventario)

Herochu proporciona planos de diseño gratuitos antes de la producción y ofrece instalación en el sitio en todo el mundo. El equipo de servicio postventa profesional incluye solución de problemas remota y disponibilidad de repuestos para todos los componentes eléctricos.

Análisis de ROI para fabricantes de acero

Considere un taller de fabricación pesada que actualmente almacena placas de acero en paletas en el suelo y estanterías tipo A. El almacenamiento en el suelo consume 2,000 pies cuadrados para 200 toneladas de inventario. La recuperación involucra un conductor de montacargas (costo $35/hora)yunayudante($25/hora) que tardan 30 minutos por recuperación. El taller realiza 20 recuperaciones por día. El costo de mano de obra diario para el manejo de materiales es de $600.Elcostodelespaciodepisoa$10/pie cuadrado anual es de $20,000.

Una estantería industrial eléctrica para láminas de acero Herochu con 8 niveles, cada uno con 15 toneladas (total 120 toneladas) ocupa 400 pies cuadrados. Dos estanterías de este tipo contienen 240 toneladas, superando el inventario actual, en 800 pies cuadrados. Ahorro de espacio de piso: 1,200 pies cuadrados o 12,000/an~o.Eltiempoderecuperacioˊnsereducea5minutosporrecuperacioˊn,unoperario.Elcostodemanodeobradiariosereducea12,000/an~o.Eltiempoderecuperacioˊnsereducea5minutosporrecuperacioˊn,unoperario.Elcostodemanodeobradiariosereducea58 (20 recuperaciones × 5 minutos × $35/hora).Ahorroanualdemanodeobra:($600 – 58)×250dıˊaslaborables=58)×250dıˊaslaborables=135,500. Sumado al ahorro de espacio, el retorno de la inversión se produce en menos de seis meses.

Conclusión

La estantería industrial eléctrica para láminas de acero de Herochu transforma el almacenamiento de acero pesado de una operación intensiva en mano de obra y de alto riesgo a una actividad de un solo operario con solo presionar un botón. Con cajones motorizados de extensión total clasificados de 1 a 20 toneladas por nivel, alojamiento de láminas de gran tamaño hasta 6000×2000 mm, e integración con grúas aéreas existentes, esta estantería es la solución definitiva para cualquier instalación seria sobre la eficiencia en el manejo de placas de acero. El rigor de ingeniería de Herochu, certificado por ISO9001 y CE, respaldado por una inspección de calidad artículo por artículo, garantiza décadas de servicio confiable.
