El almacenamiento de perfiles presenta un desafío único que las estanterías genéricas para palés o los sistemas de ménsula no pueden resolver eficazmente. A diferencia de los bienes paletizados uniformes, los perfiles industriales – incluyendo vigas IPN, canales, ángulos, tubos cuadrados, secciones rectangulares huecas, extrusiones de aluminio y formas especiales – varían drásticamente en sección transversal, peso por metro, sensibilidad del acabado superficial y longitud. Una solución de almacenamiento que maneja una viga H de acero de 200 mm también debe acomodar una delicada extrusión de aluminio anodizado sin dañar la superficie. Además, la clasificación importa. Las líneas de producción requieren el perfil correcto, en el grado correcto, entregado en la secuencia correcta. Herochu ha diseñado un sistema automático de almacenamiento clasificado para perfiles industriales que integra almacenamiento vertical de alta densidad con recuperación automatizada y, fundamentalmente, lógica de clasificación automática.

El Imperativo de la Clasificación

En los almacenes de perfiles tradicionales, la clasificación es una actividad manual propensa a errores. Los trabajadores inspeccionan visualmente los perfiles entrantes, registran las dimensiones en papel o tabletas, y luego dirigen a los operadores de montacargas para colocar el material en un área de estantería designada. Con el tiempo, a medida que se consumen perfiles y llega nuevo stock, el mapa mental de «dónde están las cosas» se degrada. Los perfiles mal ubicados provocan tiempos de búsqueda, retrasos en la producción y, ocasionalmente, el costoso error de recuperar la aleación o el espesor de pared incorrectos. Herochu elimina esta variabilidad incorporando la clasificación directamente en la lógica operativa del sistema de almacenamiento.

El sistema automático de almacenamiento clasificado para perfiles industriales comienza con una estación de entrada equipada con sensores dimensionales. Cuando un perfil ingresa al sistema – ya sea mediante grúa pórtico, transportador de rodillos o montacargas – sistemas de medición láser capturan parámetros críticos: longitud, ancho, alto (para perfiles rectangulares), ancho de ala (para vigas IPN) y espesor del alma. Sensores ópticos identifican características superficiales que diferencian, por ejemplo, entre tubería de acero negro y acero galvanizado o inoxidable. Para extrusiones de aluminio, el sistema puede integrarse con etiquetas de código de barras o QR aplicadas en la prensa de extrusión, vinculando cada perfil a su temple de aleación, lote de colada y lote de anodizado.

Basándose en estas mediciones y cualquier identificador preexistente, el software de control de Herochu asigna el perfil a una ubicación de almacenamiento óptima. El algoritmo de asignación considera múltiples factores. La distribución del peso asegura que los perfiles más pesados se almacenen en niveles inferiores cerca del suelo, manteniendo el centro de gravedad del sistema dentro de límites seguros. La agrupación por longitud reúne perfiles de longitud similar, minimizando las distancias de desplazamiento del pórtico. La frecuencia de recuperación coloca perfiles de alta rotación cerca de la estación de entrada/salida para un acceso rápido. La sensibilidad superficial separa el aluminio desnudo de los perfiles de acero para evitar la corrosión galvánica o rayaduras por contacto.

Diseño del Pórtico para la Recuperación Clasificada

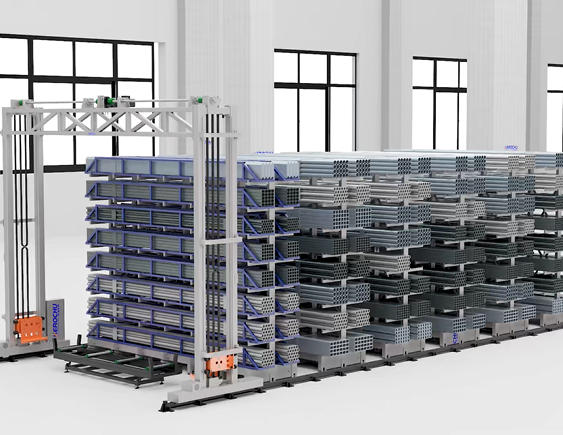

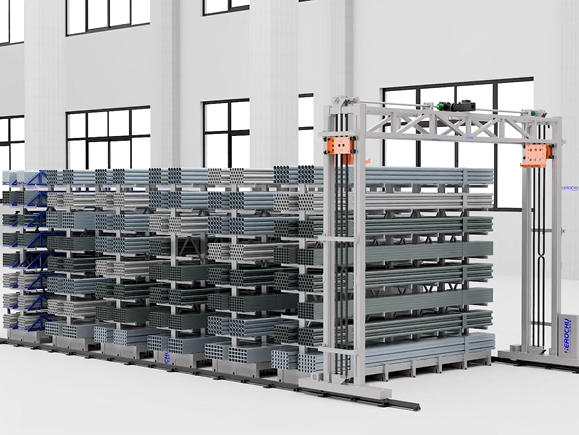

El hardware habilitador para esta capacidad de clasificación es el mismo robot pórtico preciso descrito para almacenamiento de tuberías, pero con una versatilidad mejorada del efector final. Los perfiles, particularmente las extrusiones de aluminio o las secciones de acero terminadas con recubrimientos de imprimación, requieren un manejo suave. El pórtico Herochu utiliza pinzas configurables – levantadores de vacío para superficies lisas, abrazaderas de contacto suave con almohadillas de uretano para acabados sensibles, y levantadores electromagnéticos para perfiles férricos. El sistema selecciona automáticamente el método de agarre apropiado según los datos de clasificación del perfil.

La precisión de posicionamiento es primordial. Al recuperar un perfil específico de una matriz densa de hasta 13 niveles, el pórtico debe acercarse a la ranura de almacenamiento correcta con precisión milimétrica. Los codificadores en los rieles de guía lineales proporcionan retroalimentación de posición en tiempo real con una resolución de hasta 0,1 mm. La transmisión por cadena, aunque robusta, incluye un control de velocidad de lazo cerrado que compensa el estiramiento o desgaste de la cadena con el tiempo. Ciclos de calibración regulares, realizados automáticamente durante períodos de baja demanda, aseguran que el mapa de posiciones almacenadas del pórtico se mantenga preciso dentro de tolerancias aceptables.

El proceso de recuperación es de varias etapas. Al recibir una solicitud de orden de trabajo para un perfil específico – por ejemplo, una longitud de 6 metros de tubo rectangular de aluminio de 100x50x5 mm, aleación 6061-T6, anodizado claro – el sistema consulta su base de datos. La base de datos devuelve las coordenadas de almacenamiento: nivel 7, ranura 42, posición 3 (extremo izquierdo). El pórtico se desplaza horizontalmente a la columna correcta, luego verticalmente al nivel 7. En la ranura, una cámara integrada o sensor de proximidad confirma que el perfil esperado está presente. La pinza se extiende dentro de la ranura, engrana el perfil, se retrae, y el pórtico lleva el perfil a la estación de salida. Durante todo este movimiento, el sistema de control amortigua activamente la oscilación variando los perfiles de aceleración según el peso y la longitud del perfil recuperado.

Métricas de Rendimiento y Fiabilidad

El sistema automático de almacenamiento clasificado para perfiles industriales logra una tasa de recuperación sostenida de 15 a 20 extracciones por hora. Aunque esa cifra pueda parecer baja comparada con AS/RS de alta velocidad para piezas pequeñas, la comparación es inapropiada. Cada extracción en un sistema de almacenamiento de perfiles implica mover una carga que a menudo supera las 2 toneladas y abarca de 6 a 12 metros de longitud. El trabajo físico realizado – levantar, trasladar, posicionar – supera con creces el trabajo de recuperar un contenedor de componentes pequeños. Además, la cifra de 15 a 20 extracciones por hora incluye el tiempo requerido para la clasificación automática del material entrante. Un sistema dedicado únicamente a la recuperación sin clasificación entrante podría lograr tasas más altas, pero la mayoría de las instalaciones requieren flujo bidireccional.

La ingeniería de fiabilidad prioriza el tiempo de actividad sobre la velocidad. Las transmisiones por cadena, los rieles de guía lineales y los motores vectoriales de CA se seleccionan por un tiempo medio entre fallos (MTBF) superior a 50.000 horas. El sistema de control incluye circuitos de seguridad redundantes que monitorean sobrecorriente, sobreviaje e inestabilidad de carga. En caso de interrupción de energía, el pórtico aplica automáticamente frenos accionados por resorte en todos los ejes, evitando la caída o deriva de la carga. La recuperación tras el restablecimiento de la energía requiere una secuencia de verificación manual, pero el sistema conserva su mapa de inventario en memoria no volátil, evitando la necesidad de reinicialización completa.

Personalización para Tipos Específicos de Perfiles

No hay dos aplicaciones de almacenamiento de perfiles idénticas. Una instalación que almacena acero estructural para la fabricación de vigas de puente tiene requisitos diferentes a una que almacena extrusiones de aluminio para la fabricación de ventanas y puertas. Herochu aborda esta variabilidad a través de un diseño modular. Los anchos estructurales principales de 6015 mm, 6020 mm y 6025 mm se refieren a la distancia entre las dos columnas de soporte verticales del pórtico. Luces más anchas acomodan perfiles de mayor sección transversal pero reducen el número de columnas de almacenamiento independientes. Luces más estrechas maximizan la densidad para perfiles pequeños.

La capacidad de carga por nivel varía de 3 a 5 toneladas. Para aplicaciones que involucran predominantemente perfiles de aluminio livianos, el sistema se puede configurar con más niveles (hasta 13) pero menor capacidad por nivel, aumentando el recuento total de piezas. Para perfiles pesados de acero, menos niveles (8 a 10) con mayor capacidad por nivel optimizan la eficiencia volumétrica. El número de niveles se selecciona durante el diseño del sistema según la altura libre de la instalación, el peso del perfil más pesado y los requisitos sísmicos locales.

Integración con el Ecosistema de Almacenamiento Automático de Materiales Perfilados

El sistema clasificado no opera de forma aislada. Funciona como el núcleo de un ecosistema más amplio de almacenamiento automático de materiales perfilados. Aguas arriba, el sistema se conecta a líneas de producción, máquinas de corte o sierras. Cuando una sierra recibe una lista de corte, comunica las longitudes requeridas al sistema de almacenamiento, que recupera perfiles de longitud completa y los entrega a la alimentación de la sierra. Aguas abajo, las piezas cortadas terminadas pueden devolverse al sistema de almacenamiento como restos, donde se clasifican como «cortos» y se ponen a disposición para trabajos más pequeños. Este flujo de material de bucle cerrado maximiza el rendimiento y minimiza el desperdicio.

Para instalaciones grandes, se pueden disponer múltiples sistemas Herochu en paralelo, cada uno dedicado a una familia de perfiles. Una configuración típica podría asignar un sistema a vigas IPN y canales de acero, un segundo sistema a extrusiones de aluminio y un tercer sistema a tuberías de cobre o acero inoxidable. Transportadores de búfer comunes y carros transferidores mueven perfiles entre sistemas y equipos de producción. Toda la operación es gestionada por un controlador central de repositorio de materiales que rastrea todo el inventario en todos los subsistemas.

Conclusión

El sistema automático de almacenamiento clasificado para perfiles industriales de Herochu transforma un entorno de almacenamiento tradicionalmente caótico en un repositorio de materiales preciso, automatizado e inteligente. Al capturar datos dimensionales y de atributos en el punto de entrada, optimizar la asignación de ubicaciones de almacenamiento mediante algoritmos y recuperar con precisión de pórtico, el sistema elimina las ineficiencias del almacenamiento manual de perfiles. Para operaciones donde la variedad de perfiles, la sensibilidad de la superficie o la precisión de recuperación impactan directamente el rendimiento de producción, Herochu ofrece una solución escalable, fiable y eficiente en espacio.
