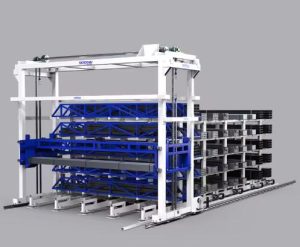

Los gerentes de instalaciones industriales se enfrentan a una restricción universal: el espacio en planta es finito y la expansión es costosa. Cuando se trabaja con materiales largos y pesados, como tuberías de acero, tubos estructurales o conductos de gran diámetro, los métodos de almacenamiento tradicionales consumen una superficie desproporcionada. Los pasillos para montacargas, los radios de giro de las grúas y los márgenes de seguridad convierten áreas valiosas de producción en zonas de almacenamiento pasivo. Herochu aborda esta ineficiencia de frente con una solución de almacenamiento automático diseñada específicamente para tuberías metálicas y productos tubulares.

La principal propuesta de valor del sistema Herochu es la recuperación agresiva de espacio en planta. En el sector inmobiliario industrial, el “cubo” – el volumen tridimensional desde el piso hasta el techo – es el activo más infrautilizado en la mayoría de los almacenes. Las estanterías convencionales de ménsula o las tuberías apiladas en el suelo desperdician un porcentaje significativo de este volumen en pasillos de acceso y márgenes de seguridad requeridos para las operaciones de grúa o montacarga. Una tubería típica de 12 metros almacenada en estanterías de suelo exige un pasillo de al menos 4 metros de ancho para el radio de giro del montacargas. Multiplique eso en cientos de referencias de tuberías y el desperdicio se vuelve asombroso.

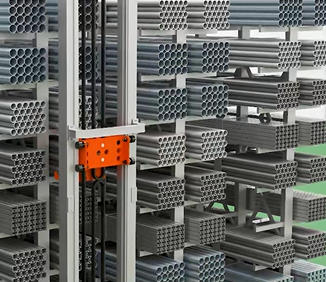

Herochu desafía este paradigma utilizando una configuración vertical de alta densidad. En lugar de distribuir las tuberías horizontalmente por el suelo de la fábrica, el sistema las apila verticalmente en una rejilla compacta. La tecnología habilitadora es un sistema de recuperación basado en un pórtico que opera dentro de la propia estructura de almacenamiento, reemplazando grúas externas o montacargas. Esta elección de diseño transforma la estructura del almacén en el propio medio de almacenamiento. El pórtico se desplaza sobre rieles de guía lineales de precisión montados directamente en el armazón de la estantería, eliminando la necesidad de pasillos anchos o corredores de mantenimiento de grúas.

Las métricas de capacidad hablan por sí solas. Una sola instalación de Herochu puede albergar hasta 500 toneladas de tuberías metálicas mezcladas en una superficie aproximada de 200 metros cuadrados. Esto incluye tuberías de varios diámetros, espesores de pared y longitudes, todas almacenadas en un formato clasificado y recuperable. Para contextualizar: 500 toneladas de tubería de acero al carbono estándar, supongamos un diámetro de 6 pulgadas cédula 40, representa aproximadamente 2.500 tramos individuales de 12 metros. Almacenar ese volumen en estanterías convencionales requeriría un mínimo de 800 a 1.000 metros cuadrados, más áreas adicionales de preparación para clasificación y recuperación.

Esta densidad se logra mediante un diseño optimizado en cuanto a huella que asume una longitud de barra estándar – típicamente 12 metros o 20 pies, lo que se alinea con los estándares globales de producción de los molinos. El sistema utiliza hasta 13 niveles de almacenamiento en vertical. Cada nivel consiste en soportes en ménsula o cunas en forma de canal que aseguran las tuberías individuales o paquetes. Al eliminar los amplios espacios de flujo que se encuentran en las estanterías estándar para palés o en las estanterías de ménsula, Herochu duplica o triplica efectivamente la densidad de almacenamiento por metro cuadrado en comparación con cualquier solución convencional.

Para los gerentes de instalaciones que enfrentan la elección entre expandir la superficie de su edificio – con costos que superan rutinariamente los 150 a 300 dólares por pie cuadrado para construcción industrial – u optimizar los activos actuales, el sistema automático de almacenamiento de Herochu ofrece una alternativa convincente a la nueva construcción. El cálculo del retorno de la inversión es sencillo: si un sistema recupera 600 metros cuadrados de espacio en planta, y las tarifas de arrendamiento industrial locales son de 10 dólares por pie cuadrado al año, el ahorro anual solo en espacio supera los 64.000 dólares. Esta cifra no incluye el ahorro en mano de obra por la recuperación automatizada, la reducción de daños al producto o la mejora en la precisión del inventario.

Ingeniería del Pórtico para el Manejo de Tuberías

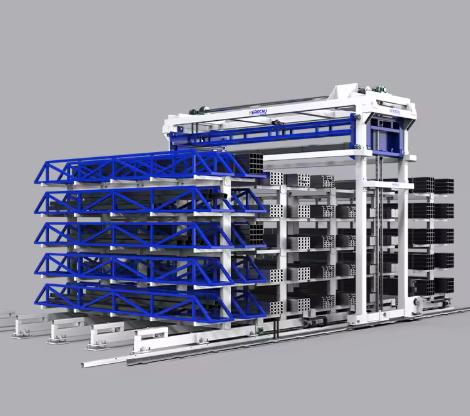

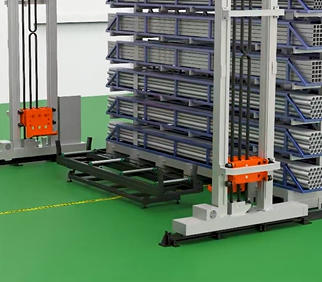

En el corazón de esta solución de almacenamiento automático se encuentra el robot pórtico de carga y descarga. A diferencia de las grúas puente estándar que pueden balancear las cargas o requieren zonas de seguridad excesivas debajo del puente móvil, el pórtico Herochu opera sobre rieles de guía lineales rígidos y precargados. Esta elección de diseño es crítica para manejar cargas largas y voluminosas, como vigas de acero o extrusiones de aluminio. Una tubería de 12 metros, suspendida desde un solo punto, actúa como un péndulo. Cualquier aceleración o desaceleración induce oscilación, lo que no solo reduce la precisión de posicionamiento sino que también crea peligros para la seguridad.

El modo de transmisión utiliza un sistema robusto de transmisión por cadena, seleccionado específicamente por su durabilidad y capacidad para manejar un alto par a bajas velocidades. Las transmisiones por cadena sobresalen en entornos industriales hostiles donde el polvo, las virutas de metal o la humedad comprometerían los sistemas de correa o de piñón-cremallera. El disposición de doble cadena también proporciona redundancia; si una cadena fallara (un evento estadísticamente raro dados los factores de seguridad empleados), la cadena secundaria retiene la carga mientras el sistema realiza una parada de emergencia.

Las velocidades de operación están calculadas para cargas industriales pesadas, no para clasificación de paquetes pequeños. La elevación vertical ocurre a 9 metros por minuto, mientras que el desplazamiento horizontal de entrada/salida opera a 12 metros por minuto. Para un observador acostumbrado a sistemas automatizados de almacenamiento y recuperación (AS/RS) de alta velocidad para piezas pequeñas, estas cifras pueden parecer moderadas. Sin embargo, mover de 3 a 5 toneladas por nivel – potencialmente un paquete de diez tuberías de 500 kg o una tubería de pared gruesa de 5 toneladas – requiere estabilidad sobre velocidad. La velocidad moderada evita el balanceo de la carga, asegurando que un paquete no se desplace, deslice o toque tuberías adyacentes almacenadas durante el ciclo de toma y colocación. Esta precisión da como resultado un rendimiento constante de 15 a 20 extracciones por hora, una tasa que supera con creces los tiempos de recuperación manual cuando se considera el viaje del montacargas desde áreas de estacionamiento remotas, el posicionamiento del operador, el aseguramiento de las correas y el viaje de regreso.

Configuración del Almacén Automatizado de Tuberías Metálicas

El sistema Herochu funciona como un almacén automatizado de materiales en tubería completo, no solo como una estantería con un robot. La integración con software de gestión de almacenes (WMS) o sistemas de ejecución de fabricación (MES) permite una operación completamente autónoma. Cuando una orden de trabajo de producción requiere dimensiones específicas de tubería, el sistema recibe la solicitud a través de una API, localiza las coordenadas de la tubería almacenada, despacha el pórtico, recupera la tubería y la entrega a una cinta transportadora de salida o a una estación de recogida. Todo el ciclo ocurre sin intervención humana.

Para instalaciones que requieren un repositorio automatizado de materiales – un inventario centralizado y controlado por computadora de todos los productos tubulares – el sistema Herochu proporciona visibilidad de existencias en tiempo real. Cada posición de almacenamiento es direccionable de forma única. Sensores confirman la presencia o ausencia de material en cada nivel y ranura. El etiquetado con código de barras o RFID de tuberías individuales o paquetes mejora aún más la trazabilidad. El sistema puede clasificar automáticamente las tuberías entrantes por diámetro, espesor de pared, grado, número de colada o cualquier atributo definido por el usuario, y luego asignar una ubicación de almacenamiento óptima basada en la frecuencia de recuperación y la distribución del peso.

Los planos de planta personalizables se adaptan a las restricciones de edificios existentes. El módulo estructural principal está disponible en anchos de 6015 mm, 6020 mm y 6025 mm, lo que permite a los integradores ajustar el sistema al espacio existente del edificio o diseñar nuevas instalaciones alrededor de estos módulos eficientes. La profundidad del sistema (dimensión de adelante hacia atrás) escala con los requisitos de longitud de la tubería. Para tuberías de 12 metros, una profundidad de aproximadamente 13 metros acomoda la tubería más el espacio libre para los efectores finales del pórtico. Para tuberías más cortas comunes en aplicaciones de fontanería o hidráulica, profundidades reducidas disminuyen la huella general del sistema.

Las capacidades de carga son sustanciales. Con una capacidad de 3 a 5 toneladas por nivel, el sistema acomoda tanto artículos pesados individuales – como tuberías de acero de gran diámetro que pesan varias toneladas cada una – como paquetes de tuberías de menor diámetro, como tubos de cobre o aluminio para riego. El número de niveles es igualmente adaptable, oscilando entre 8 y 13 niveles, lo que permite que el sistema escale verticalmente según la altura libre del edificio bajo las vigas del techo o el sistema de rociadores. Un edificio con 12 metros de altura libre podría acomodar 10 niveles, mientras que una instalación con 15 metros de altura libre puede utilizar los 13 niveles completos.

Conclusión

Las soluciones automáticas de almacenamiento para tubería metálica de Herochu representan un replanteamiento fundamental de cómo las instalaciones industriales almacenan materiales largos y pesados. Al eliminar los pasillos mediante la recuperación basada en pórtico, apilar verticalmente hasta 13 niveles y proporcionar una gestión inteligente del inventario, el sistema ofrece una capacidad de 500 toneladas en una huella de 200 metros cuadrados. Para gerentes de planta, directores de cadena de suministro y ejecutivos de operaciones, la decisión ya no es entre ampliar el edificio o exprimir más en el espacio existente. Herochu ofrece un tercer camino: almacenamiento automatizado de alta densidad que trata cada metro cúbico como un activo productivo.
