Los gerentes de almacén enfrentan una presión constante: almacenar más material en la misma huella manteniendo la seguridad y la accesibilidad. El Sistema de Estanterías de Alta Densidad para Láminas de Metal responde a este desafío mediante una configuración de cajones multicapa que transforma el espacio vertical no utilizado en almacenamiento organizado y accesible. Diseñado para aplicaciones de almacenamiento pesado, este sistema condensa lo que requeriría 800 metros cuadrados de apilamiento en el suelo en una huella de 100 metros cuadrados.

Fabricación Profesional de Estantes de 8 Capas Tipo Cajón para Láminas de Metal

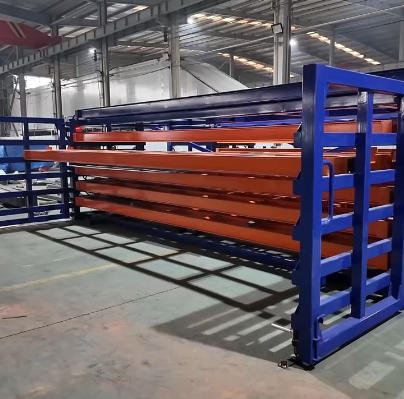

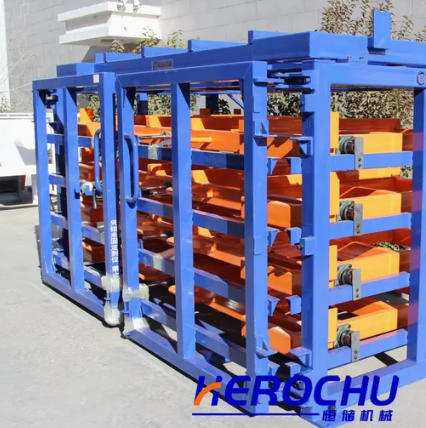

La innovación central es el mecanismo desplegable tipo cajón aplicado a hasta ocho niveles de almacenamiento. A diferencia de los estantes en voladizo donde cada brazo requiere un pasillo dedicado, este sistema usa un único pasillo central. Cada cajón se extiende perpendicularmente al pasillo, permitiendo que una sola posición de montacargas sirva a los ocho niveles sin reposicionarse.

Los procesos de fabricación profesional distinguen este estante de las estanterías industriales genéricas. El armazón comienza con placas de acero Q235 cortadas con láser, conformadas en prensas plegadoras CNC para garantizar ángulos precisos de 90 grados. Todas las uniones soldadas se sueldan robóticamente con penetración completa y luego se ensayan ultrasónicamente para detectar huecos. Un sistema de lavado de cinco etapas (limpieza alcalina, enjuague, decapado ácido, enjuague, recubrimiento de conversión de circonio) prepara la superficie antes del recubrimiento de polvo. El recubrimiento se aplica mediante robots reciprocadores que mantienen un espesor de película constante en geometrías complejas.

El resultado es un sistema de estanterías certificado para cargas dinámicas y estáticas. Las cargas dinámicas —las que se experimentan durante la extensión del cajón— suelen ser el punto de fallo en estantes más económicos. Los rieles guía de este sistema incorporan bolas de acero endurecido que corren en pistas endurecidas por inducción, clasificadas para 50,000 ciclos de extensión a plena capacidad.

Capacidad de Carga Extrema de 1000 a 10000 KGS

El almacenamiento pesado exige flexibilidad. Una bahía podría almacenar láminas de aluminio de 1000 kg para componentes aeroespaciales; la bahía adyacente podría contener placas de blindaje de acero de 10,000 kg. Este sistema de estanterías se adapta a ese rango sin modificar la estructura básica.

Con capacidad de 1000 kg, el sistema de rieles de bolas estándar con un espesor de pared de 4 mm es suficiente. A medida que la capacidad aumenta a 5000 kg, el perfil del riel cambia de canal C a sección de cajón con rodillos internos. Para aplicaciones de 10,000 kg —que requieren consulta de ingeniería— los cajones ruedan sobre ruedas gemelas que corren sobre pistas de acero endurecido, similares a los puentes levadizos industriales. El mecanismo de tracción cambia de manual a extensión eléctrica o automática hidráulica.

La configuración de 8 niveles merece una atención especial a la distribución del peso. Cuando los ocho cajones están cargados a su máxima capacidad, el peso total almacenado puede alcanzar los 80,000 kg. Las placas de apoyo del estante distribuyen esta carga sobre un área de suelo típica de 2.5 m x 6 m, resultando en una presión de aproximadamente 53,000 kg/m². Los almacenes con losas de hormigón armado (calidad mínima C25) soportan esto fácilmente, pero las instalaciones más antiguas pueden requerir mantas de distribución de carga o placas de apoyo adicionales.

Protección del Material y Características de Seguridad

El almacenamiento de alta densidad aumenta el riesgo de daños a las láminas porque los materiales se almacenan más cerca. Este sistema mitiga ese riesgo mediante varias características:

Soportes de Plástico Inclinados: Cada bandeja del cajón incorpora barras de soporte de plástico continuo inclinadas 5 grados hacia la parte trasera. Esta inclinación evita que las láminas almacenadas se deslicen hacia adelante cuando el cajón está extendido. El material plástico es nailon reforzado con fibra de vidrio con dureza Shore D 85 —lo suficientemente duro para resistir cortes de los bordes de la lámina pero lo bastante blando para evitar rayones en superficies pintadas o pulidas.

Seguridad Contra Vuelcos: Los rieles guía deslizantes incluyen un tope positivo que se activa automáticamente al 90 % de la extensión. Un dispositivo de protección de rodapié (un rodillo accionado por resorte que contacta con el suelo) evita que el estante se vuelque hacia adelante cuando las láminas pesadas están en el borde exterior del cajón. Este dispositivo es crítico para sistemas de 8 niveles donde el centro de gravedad cambia significativamente durante la carga.

Protectores de Bordes Antirayaduras: Todos los bordes de los cajones están equipados con tiras reemplazables de polietileno UHMW. Protegen tanto las láminas almacenadas como al operario. Para láminas cortadas con láser con rebabas afiladas, los protectores evitan que las rebabas dañen la superficie del cajón.

Diseño Compatible con Montacargas para Carga Eficiente

A pesar del mecanismo de cajón, el método de carga principal sigue siendo la operación con montacargas para la mayoría de las instalaciones. El diseño del estante reconoce esto: cada cajón tiene una bolsa de horquilla empotrada que guía las horquillas del montacargas a la profundidad de inserción correcta. La bolsa está reforzada con chapa de acero de 10 mm para soportar inserciones accidentales.

Para almacenes de alta densidad, el sistema admite un flujo de trabajo de “recogida por lotes”. El operario extiende el cajón deseado, introduce las horquillas del montacargas en la bolsa, levanta todo el contenido del cajón (o láminas individuales) y lo retira. Debido a que el cajón permanece unido al estante durante la carga, no hay riesgo de que el cajón se vuelque sobre las horquillas, un peligro común con los sistemas de bandejas removibles.

Opcionalmente, se pueden especificar motores de extensión eléctrica para cajones que excedan los 5000 kg. Estos motores, controlados por un colgante o control remoto, extienden el cajón a una velocidad controlada de 5 mm por segundo, evitando movimientos bruscos que podrían desestabilizar la carga. Hay disponible un sistema de extensión automática con sensores fotoeléctricos para instalaciones que se integran con software de gestión de almacenes.

Capas Personalizadas y Entrega

Aunque la configuración de 8 niveles es la más destacada, el proceso de fabricación admite cualquier combinación de 3 a 12 niveles. El factor limitante es la altura del techo: cada nivel requiere 300-350 mm de espacio vertical incluyendo la estructura del cajón y la altura del paquete de láminas. Una configuración 5+1 (5 cajones más estante fijo superior) es común en instalaciones con techos de 3 metros.

El ciclo de entrega para sistemas personalizados de 8 niveles es de 30 días hábiles a partir de planos aprobados. La instalación es realizada en sitio por el equipo del fabricante, requiriendo típicamente 2-3 días para un sistema de múltiples bahías. La instalación incluye anclaje al suelo, alineación láser de rieles y prueba de ciclo de cada cajón con carga parcial.

Las certificaciones incluyen ISO9001 para sistemas de calidad y marcado CE para seguridad mecánica. Para almacenes en zonas sísmicas, hay kits de aislamiento de base adicionales disponibles como opción OEM.
