No todos los almacenes de metal tienen una disposición permanente. Los talleres de trabajo por encargo, las instalaciones de fabricación temporales y los talleres con fluctuaciones estacionales de inventario requieren un almacenamiento que se adapte. El Estante Plegable de 5 Niveles Tipo Cajón para Láminas de Metal introduce un diseño colapsable que reduce la huella en un 70 % cuando no está en uso, sin sacrificar la alta capacidad de carga ni el funcionamiento suave de los cajones de los sistemas fijos.

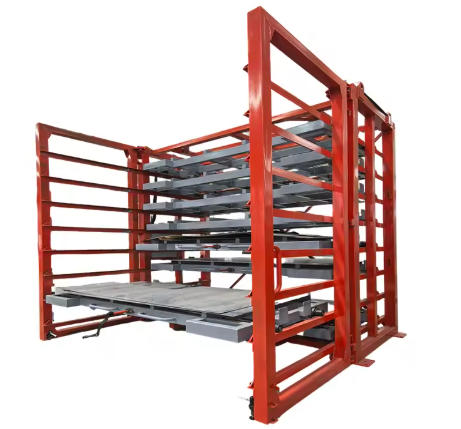

Ingeniería del Mecanismo Plegable

Los estantes plegables tradicionales utilizan bisagras de tijera que pierden estabilidad bajo cargas pesadas. Este estante plegable adopta un enfoque diferente: las columnas verticales se articulan en el punto medio y en la base, permitiendo que toda la estructura se pliegue contra una pared o en un paquete compacto. La innovación reside en el mecanismo de bloqueo. Cuando está desplegado, pasadores cónicos de resorte de grado 12.9 se acoplan en todos los puntos de articulación, convirtiendo la estructura de un enlace a un armazón rígido. Cada pasador es capaz de resistir 50,000 N de fuerza de corte.

El diseño plegable se aplica solo al armazón de soporte, no a los cajones mismos. Los cinco cajones permanecen como conjuntos separados que se anidan dentro del armazón colapsado. Este anidamiento es posible porque la profundidad del cajón (600 mm) coincide con el espesor del armazón plegado. Un sistema completo de 5 niveles con cajones de 4000×1500 mm se pliega a un paquete que mide 4200 mm de largo, 1600 mm de ancho y solo 650 mm de espesor, lo suficientemente pequeño para almacenarse verticalmente o enviarse en un contenedor estándar con otros equipos.

El despliegue de plegado a operativo lleva a dos trabajadores aproximadamente 30 minutos. El proceso implica desplegar los armazones laterales, insertar los pasadores cónicos y luego deslizar cada cajón en sus rieles guía. No se requieren herramientas más que un mazo de goma para asentar los pasadores. Para talleres que reconfiguran sus diseños trimestralmente, esta velocidad permite una rotación práctica.

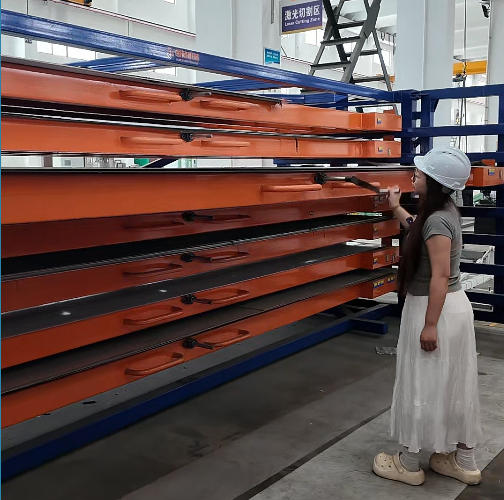

Mantenimiento del Rendimiento del Cajón en un Armazón Plegable

El mayor desafío de ingeniería es mantener la alineación de los cajones después de plegados y desplegados repetidamente. Los estantes fijos tienen una alineación permanente de rieles; los estantes plegables deben restablecer esa alineación cada vez. La solución utiliza soportes de riel autoalineables con rango de ajuste de ±5 mm en los tres ejes. Cuando el armazón se vuelve a desplegar, una herramienta de alineación láser (incluida con el estante) proyecta líneas de referencia sobre los rieles. Los operarios ajustan los tornillos de fijación de los soportes hasta que las líneas coinciden, luego los bloquean.

Una vez alineados, el rendimiento del cajón es igual al de los sistemas no plegables. Cada cajón utiliza los mismos rieles guía de bolas de alta precisión, clasificados para 2000 kg de capacidad en el tamaño de lámina estándar de 4000×1500 mm. La extensión es manual con fuerza inferior a 25 kg. La configuración de 5 niveles proporciona cuatro cajones activos más un estante fijo superior, aunque la personalización puede cambiar esta distribución.

Para la versión plegable, el tamaño de lámina máximo recomendado es de 4000×1500 mm en lugar de 6000×2000 mm. Esta limitación proviene del diseño de la columna articulada: cajones más largos producirían un par mayor sobre los pasadores de articulación cuando se extienden. Para talleres que ocasionalmente necesitan el tamaño más grande, existe una configuración híbrida donde el armazón plegable acepta cajones de 6000 mm pero con capacidad reducida (1500 kg en lugar de 2000 kg).

Capacidad de Carga Pesada en Cinco Niveles

A pesar de su naturaleza plegable, la capacidad de carga por nivel sigue siendo competitiva: de 1 a 2 toneladas estándar, alcanzando 5 toneladas con refuerzo opcional. Los cinco niveles almacenan colectivamente hasta 25 toneladas cuando están completamente cargados. Esto es suficiente para la mayoría de los talleres de trabajo por encargo y pequeñas empresas de fabricación.

La trayectoria de carga en un estante plegable difiere de los estantes fijos. En los diseños fijos, las cargas viajan verticalmente por las columnas hacia el suelo. En este diseño plegable, las cargas viajan por las columnas, a través de los pasadores de articulación (que están en doble cizallamiento) y luego a través de las bisagras de la base hacia el suelo. Cada pasador de articulación es de gran tamaño (25 mm de diámetro) para compensar la trayectoria de carga indirecta. El análisis de elementos finitos confirma un factor de seguridad de 4:1 a plenos 2000 kg por cajón, lo que significa que los pasadores soportan 8000 kg antes de la fluencia.

La protección contra la corrosión se aplica después de ensamblar el mecanismo plegable. El recubrimiento de polvo en este caso no debe recubrir las interfaces del pasador de articulación, o los pasadores se agarrotarían. El fabricante enmascara todas las interfaces móviles antes del recubrimiento y luego aplica un lubricante de película seca (disulfuro de molibdeno) a los pasadores y casquillos después del recubrimiento. Esta lubricación permanece efectiva durante más de 500 ciclos de plegado.

Aplicaciones para el Almacenamiento Plegable de Láminas Metálicas

La aplicación principal es en espacios industriales multiinquilino donde la huella del taller cambia cuando una unidad vecina queda disponible. Una empresa podría comenzar en una bahía pequeña, almacenando los estantes en posición plegada a lo largo de la pared trasera. Cuando se expanden a la unidad adyacente, vuelven a desplegar los estantes en el nuevo espacio sin comprar equipos adicionales.

Otra aplicación son los sitios de proyectos temporales. La construcción de torres eólicas o recipientes a presión a menudo ocurre en patios de acopio al aire libre que se alquilan mes a mes. Cuando el proyecto termina, los estantes plegables se pueden trasladar al siguiente sitio en lugar de abandonarlos o desecharlos. El acabado con recubrimiento de polvo resiste la exposición exterior hasta seis meses, aunque el uso prolongado en exteriores requiere una cubierta protectora (disponible como accesorio).

Para logística militar y de respuesta a desastres, los estantes de cajón plegables permiten el establecimiento rápido de depósitos de almacenamiento de metal. Un solo contenedor de 20 pies contiene diez estantes plegables de 5 niveles más todos los herrajes. En dos horas desde la llegada, un equipo de cuatro personas puede desplegar los diez estantes, creando 100 cajones de almacenamiento organizado de láminas.

Instalación y Entrega

A diferencia de los sistemas fijos que requieren montaje en sitio, el estante plegable se envía completamente ensamblado en su estado colapsado. El cliente simplemente desempaqueta, despliega, alinea y carga. Esto reduce el costo de envío y elimina la necesidad de soporte técnico durante la instalación. El ciclo de entrega es de 30 días hábiles, igual que los sistemas fijos, porque el mecanismo plegable adicional no complica la fabricación.

El diseño plegable está certificado CE para seguridad mecánica, con pruebas adicionales de fatiga de los pasadores de articulación. La certificación ISO9001 se aplica al proceso de fabricación. Para clientes que requieren colores personalizados más allá de los estándar RAL 5010 (azul genciana) o RAL 1007 (amarillo narciso), se aplica un plazo de entrega OEM de 45 días.
