El almacenamiento de cargas largas y pesadas (como vigas de acero, tuberías de hormigón o madera de grado marino) requiere algo más que una estantería robusta. Exige un sistema que pueda extender y retraer de forma segura bajo momentos de flexión extremos, mantener la alineación a lo largo de longitudes que superan los 15 metros y soportar el abuso de las operaciones diarias con montacargas o grúas. El sistema cantilever telescópico eléctrico de Herochu aborda estos desafíos con un diseño de servicio pesado que combina tubos de acero telescópicos, un accionamiento eléctrico robusto y un bastidor diseñado para cargas dinámicas.

¿Qué hace que un sistema sea de «servicio pesado» para cargas largas?

El término «servicio pesado» se usa en exceso. Para Herochu, significa que cada brazo cantilever está clasificado para un mínimo de 1000 kg en extensión completa, con un factor de seguridad de 2,5x basado en el límite elástico. Más importante aún, el sistema está diseñado para cargas largas (aquellas con relaciones longitud-anchura superiores a 10:1). Dichas cargas crean altas fuerzas laterales si la estantería no está perfectamente nivelada, y requieren una sincronización precisa entre múltiples brazos para evitar torceduras.

El sistema cantilever telescópico eléctrico de Herochu utiliza un enfoque de sincronización maestro-esclavo. Un brazo maestro en cada montante contiene el motor de accionamiento y el sensor de posición. Hasta cuatro brazos esclavos en el mismo lado están vinculados mecánicamente mediante un tubo de par o, en configuraciones más avanzadas, accionados de forma independiente con sincronización electrónica. Esto garantiza que cuando el brazo maestro se extiende, todos los brazos esclavos se mueven al unísono, manteniendo la carga larga horizontal y evitando atascos.

Arquitectura de cantilever telescópico para cargas pesadas

Los brazos cantilever telescópicos tradicionales para servicio ligero utilizan canales en C o tubos de pared delgada. Para aplicaciones de servicio pesado, Herochu fabrica brazos a partir de tubos de acero estructural rectangulares con espesores de pared de 6 mm a 10 mm, según la capacidad. Las secciones telescópicas no son simples tubos cuadrados dentro de tubos cuadrados: utilizan un diseño de rodamientos de rodillos capturados. Cada etapa se desliza sobre ocho rodillos de acero endurecido (cuatro por lado) que corren sobre pistas mecanizadas. Esto reduce la fricción y elimina el deslizamiento metal con metal, que causaría desgaste por adherencia bajo cargas pesadas.

El mecanismo de extensión es una cadena de rodillos de doble ramal accionada por un motor hidráulico o, más comúnmente, un actuador lineal eléctrico. Herochu prefiere los actuadores lineales eléctricos para sistemas cantilever telescópicos de servicio pesado porque proporcionan una retroalimentación precisa de la posición mediante un codificador integrado. El actuador empuja una barra transversal que conecta con el tubo más interno, que luego tira del tubo intermedio mediante un sistema de cable y polea. Este método de «empuje-tirón» logra relaciones de extensión de hasta 3:1; por ejemplo, un brazo plegado de 1 metro puede extenderse a 3 metros.

Para las aplicaciones más pesadas (por ejemplo, almacenar vigas de acero de 12 metros de largo que pesan 2 toneladas por par de brazos), Herochu ofrece una configuración de doble actuador. Dos actuadores lineales, uno a cada lado del brazo, trabajan en paralelo. Un controlador de reparto de carga garantiza que se extiendan a velocidades idénticas, evitando la deformación. Este diseño ha sido probado hasta 2000 kg por brazo a 2,5 metros de extensión.

Bastidor estructural para estabilidad con cargas largas

Una estantería cantilever es tan resistente como su montante y su base. Para cargas largas, los montantes deben resistir no solo la carga vertical sino también el momento creado por el centro de gravedad de la carga lejos de la cara del montante. El sistema de servicio pesado de Herochu utiliza vigas H cónicas para los montantes, con anchos de ala de hasta 200 mm. La base es un conjunto soldado de vigas H y canales, con estabilizadores que se extienden 1,5 veces la extensión máxima del brazo. Por ejemplo, si el brazo se extiende 2 metros, la longitud del estabilizador es de al menos 3 metros. Estos estabilizadores se atornillan al suelo mediante pernos de anclaje de 20 mm de diámetro.

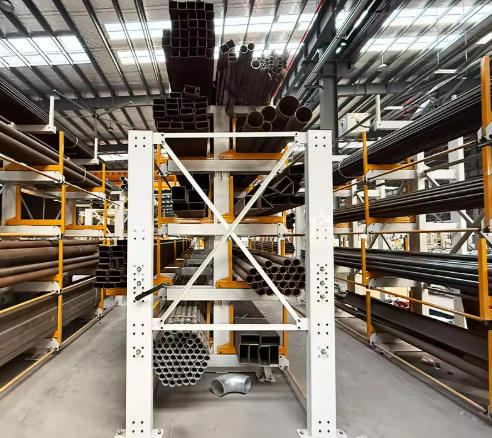

El arriostramiento cruzado es fundamental. Herochu utiliza arriostramiento en X con tensores para precarga, eliminando cualquier balanceo. En sistemas de más de 4 metros de altura o en zonas sísmicas, se instalan tirantes diagonales horizontales adicionales en cada nivel. El resultado es una estantería que se deforma menos de L/400 bajo carga completa, donde L es la extensión del brazo.

Accionamiento eléctrico y características de control

El sistema cantilever telescópico eléctrico puede ser operado mediante un controlador de mano con una pantalla digital que muestra la longitud de extensión real en milímetros. Los operadores pueden programar hasta 10 posiciones preestablecidas (por ejemplo, 500 mm para tubos cortos, 1800 mm para vigas largas). Una función de arranque suave y parada suave evita el balanceo de la carga durante la aceleración y desaceleración. Esto es especialmente importante para cargas largas, que tienen una alta inercia rotacional.

Las características de seguridad incluyen:

• Sensores ópticos de obstrucción en la punta de cada brazo. Si el sensor detecta un objeto (como un trabajador o una paleta) durante la extensión, el sistema se detiene y retrocede 100 mm.

• Células de carga en los pivotes del brazo que miden el peso real. Si la carga supera el 110 % de la capacidad nominal, el sistema deshabilita la extensión y activa una alarma.

• Frenos redundantes: un freno electromagnético primario y un freno secundario accionado por resorte para operación a prueba de fallos.

Aplicación destacada: centros de servicio de acero

Un cliente típico es un distribuidor de acero que maneja longitudes de 12 metros de sección hueca rectangular (RHS) que pesan hasta 800 kg por pieza. Antes de instalar el sistema cantilever telescópico eléctrico de Herochu, almacenaban las RHS en estanterías de suelo, lo que requería un operador de grúa y dos aparejadores para recuperar una pieza. Después de la instalación, un solo operador usa un mando a distancia para extender el brazo deseado, la grúa aérea coloca el paquete sobre los brazos extendidos y el operador retrae los brazos para despejar el pasillo. El diseño de 5 niveles del sistema triplicó su densidad de almacenamiento.

Para la gestión de materiales residuales (piezas cortadas de 2 a 5 metros), la función telescópica permite que la misma estantería acomode longitudes variables sin dejar secciones de brazo vacías que sobresalgan hacia el pasillo. Esta es una ventaja clave sobre las estanterías cantilever de brazos fijos, que siempre ocupan el mismo espacio en el suelo independientemente de si están completamente cargadas.

Personalización y plazos de entrega

Herochu ofrece personalización completa. La altura puede variar de 0 a 5 metros, el número de niveles de 2 a 7, y la longitud del brazo de 500 mm a 1000 mm estándar, con extensiones telescópicas de hasta 3000 mm bajo petición. El material base es acero al carbono de alta calidad GB-T Q235B, Q345 o 45#. El tratamiento superficial es pintura en polvo (estándar) o galvanizado en caliente (para exteriores o ambientes húmedos). El plazo de entrega es de 20 días para personalizaciones estándar; los proyectos complejos con diseño de ingeniería pueden llevar 30 días. Todos los productos incluyen certificación SGS e ISO, y Herochu proporciona planos de instalación y soporte técnico remoto.

Valor a largo plazo

Invertir en un sistema cantilever telescópico eléctrico para almacenamiento de cargas largas y pesadas reduce las lesiones laborales (sin accionamiento manual, sin trepar para recuperar cargas), aumenta la densidad de almacenamiento hasta en un 200 % en comparación con el almacenamiento en suelo y prolonga la vida útil del material al evitar daños por apilado incorrecto. Para operaciones que manejan acero, tuberías, madera o productos de hormigón, el sistema de Herochu representa un retorno de la inversión cuantificable que generalmente se materializa en 18 meses de operación.
