En el ámbito del almacenamiento industrial, pocos desafíos se comparan con la organización segura y eficiente de materiales largos, pesados o de forma irregular. Las tuberías de acero, en particular, exigen un sistema de almacenamiento que vaya más allá de las estanterías convencionales para palés. Las unidades de estanterías estándar a menudo no proporcionan el soporte, la accesibilidad o la distribución de carga necesarios para productos cilíndricos o alargados. Aquí es donde los sistemas de estanterías de cantiléver demuestran su verdadero valor de ingeniería. Herochu ha desarrollado una solución especializada para el almacenamiento de tuberías de acero utilizando acero SS401, un material conocido por su excepcional límite elástico y resistencia a la fatiga estructural. Este artículo explora las especificaciones técnicas, los beneficios operativos y las eficiencias de coste a largo plazo del sistema de estanterías de cantiléver pesado de Herochu diseñado específicamente para el almacenamiento de tuberías de acero.

Composición estructural y calidad del material

La base de cualquier estante confiable para almacenar tuberías reside en su composición material. Herochu utiliza acero estructural SS401, un grado que cumple con las normas internacionales para aplicaciones de carga pesada. El SS401 ofrece un límite elástico mínimo de 400 MPa, lo que lo hace significativamente más resistente que las opciones de acero dulce estándar. Esto permite que el estante mantenga la estabilidad dimensional incluso cuando soporta cargas máximas de hasta 5000 kg por nivel. Los perfiles de los montantes se conforman en frío a partir de chapas de acero SS401 de 3,0 mm a 4,5 mm de espesor, según los requisitos de altura y carga. Las placas base se refuerzan con cartelas para distribuir las cargas verticales de manera uniforme sobre la superficie del piso, reduciendo las cargas puntuales sobre las losas de hormigón del almacén.

Diseño de los brazos en cantiléver y capacidad

Cada brazo en cantiléver del sistema Herochu se fabrica a partir de una sola pieza continua de acero SS401, doblada en un perfil cónico que aumenta la resistencia en la raíz, donde los momentos flectores son máximos. Las longitudes estándar de los brazos van desde 550 mm hasta 800 mm, con extensiones personalizadas disponibles hasta 1200 mm. Los brazos están clasificados para cargas de entre 1000 kg y 1500 kg por brazo, dependiendo de la longitud y el espaciado. Una característica de seguridad clave es el sistema de seguridad de brazo pivotante, que evita el desprendimiento accidental durante la carga con grúa o eventos sísmicos. Los brazos están recubiertos con pintura epoxi de alta visibilidad color naranja, mientras que los montantes, las bases y los arriostramientos reciben un acabado galvanizado duradero. Esta diferenciación de colores cumple fines tanto estéticos como de seguridad, ya que los operadores pueden identificar rápidamente las partes móviles y los límites de carga.

Alturas de montante y densidad de almacenamiento

Los estantes en cantiléver de Herochu están diseñados con alturas de montante que alcanzan hasta 10 000 mm, lo que permite a los almacenes maximizar el espacio vertical. Cuando se combinan con sistemas de grúa aérea, estos estantes altos eliminan la necesidad de pasillos anchos para montacargas. El espaciado estándar entre montantes se establece en 1200 mm entre centros, pero puede ajustarse para adaptarse a diámetros específicos de tubería. Cada sección de montante está perforada con agujeros cuadrados en incrementos de 75 mm, lo que proporciona una precisión ajustable en altura para el posicionamiento de los brazos. Esta modularidad significa que un solo montante puede soportar entre tres y cinco niveles de brazos, dependiendo del diámetro de la tubería y los requisitos de acceso. Para almacenes que almacenan tuberías de diferentes diámetros, la altura ajustable de los brazos permite la reconfiguración sin necesidad de soldar o cortar.

Mecanismo de cantiléver extraíble para acceso directo

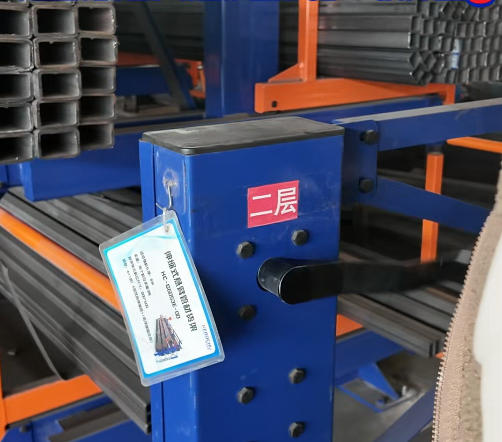

Una de las características más innovadoras del sistema de almacenamiento de tuberías de acero Herochu es el mecanismo extraíble opcional con accionamiento eléctrico. A diferencia de los estantes en cantiléver estáticos que requieren grúas o montacargas para extraer las tuberías desde el frente, el sistema extraíble permite que cada nivel de brazo se extienda horizontalmente hacia afuera. Este mecanismo utiliza rodamientos de precisión montados sobre rieles lineales, con una distancia de recorrido igual al 80% de la longitud del brazo. Una vez extendidos, los brazos se bloquean en su posición mediante un sistema de pasador con resorte, dando a los operadores acceso completo a las tuberías almacenadas desde arriba o desde un lado. Esto elimina la necesidad de montacargas de alcance profundo o múltiples movimientos de grúa. La función de extracción puede ser manual para cargas más ligeras o motorizada para cargas superiores a 2000 kg por nivel. Para aplicaciones de servicio pesado, Herochu ofrece una unidad de accionamiento eléctrico sincronizado que extiende todos los brazos de un mismo nivel simultáneamente, reduciendo el tiempo de recuperación hasta en un 60% en comparación con los sistemas de cantiléver tradicionales.

Tabla de capacidad de carga y opciones de personalización

Los siguientes parámetros representan configuraciones estándar para los estantes en cantiléver extraíbles de Herochu, con personalización completa disponible para dimensiones únicas de almacén:

El «+1» en el número de niveles indica un nivel superior dedicado al almacenamiento de recortes cortos o accesorios. Los deflectores de punta de brazo son estándar en todas las unidades para evitar que los extremos de las tuberías se enganchen durante la carga. Los colores están disponibles en naranja/azul o completamente galvanizado para aplicaciones en exteriores.

Consideraciones sobre durabilidad y mantenimiento

Los entornos de almacén exponen las estanterías de acero a humedad, polvo e impactos mecánicos de ganchos de grúa y extremos de tuberías. Herochu aborda estos problemas mediante un proceso de protección contra la corrosión de tres etapas. Primero, todos los componentes de acero SS401 se chorrean con arena hasta un grado de limpieza Sa 2,5. Segundo, se aplica un recubrimiento galvanizado en caliente de 85 micras a los montantes y las bases. Tercero, los brazos reciben un recubrimiento de polvo de poliéster curado a 200 °C. Esta combinación proporciona resistencia a la oxidación roja durante más de 1000 horas en pruebas de niebla salina. Para el mantenimiento, el sistema de seguridad de brazo pivotante y los rodamientos de extracción están diseñados para ser lubricados cada 2000 horas de operación utilizando grasa estándar de litio. Los brazos o protectores de montante de repuesto se pueden pedir individualmente, lo que reduce el tiempo de inactividad en comparación con los estantes soldados que requieren el reemplazo completo de la unidad.

Conclusión

El estante de cantiléver pesado de Herochu que utiliza acero SS401 ofrece una solución diseñada específicamente para el almacenamiento de tuberías de acero en almacenes. Desde su metalurgia de alta resistencia y configuraciones de brazos ajustables hasta el avanzado mecanismo de extracción y los acabados resistentes a la corrosión, cada detalle está diseñado para la longevidad industrial. Los almacenes que manejan tuberías de acero, perfiles estructurales o cualquier producto largo encontrarán que este sistema reduce los costes de mano de obra, mejora la seguridad y aumenta la densidad de almacenamiento. Las dimensiones personalizadas están disponibles para instalaciones con requisitos únicos de altura o carga.
