Más allá del almacenamiento: automatización completa de carga y descarga

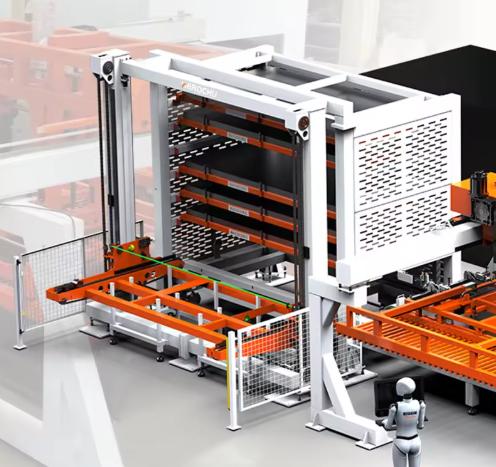

Muchos sistemas automatizados de almacenamiento destacan en la recuperación de chapas en bruto y su entrega a una máquina. Pocos pueden manejar el flujo inverso – extraer piezas terminadas, almacenar restos y deshacerse de los esqueletos. Herochu cierra este bucle con un sistema automatizado de almacenamiento de chapa metálica con carga y descarga integradas en una sola torre. Esto no es una estantería de almacenamiento con un descargador externo añadido. Es un AS/RS (Sistema Automatizado de Almacenamiento y Recuperación) diseñado desde cero para gestionar el flujo bidireccional de material entre los niveles y el equipo de producción.

La serie Herochu Full-Line AS/RS, liderada por el HC-A6015-HD (versión de servicio pesado), maneja tamaños de chapa hasta 6000 mm × 1500 mm con cargas por nivel de 5 toneladas. La capacidad de descarga iguala a la capacidad de carga: la misma horquilla telescópica que recoge chapas en bruto de los niveles puede colocar piezas terminadas en palés designados dentro de la matriz de almacenamiento. Esta simetría permite una verdadera fabricación sin operarios, donde la materia prima entra en el sistema al inicio del turno y las piezas cortadas salen solo cuando un operario recupera el palé terminado horas después.

Flujo de material bidireccional: ingeniería para la descarga

La mayoría de los sistemas automatizados de almacenamiento tratan la descarga como algo secundario – un transportador opcional en la salida de la máquina que empuja las piezas a un contenedor. La filosofía de diseño de Herochu es diferente: si el sistema puede recoger una chapa de un nivel y colocarla en la mesa de corte, también puede recoger piezas de la mesa de corte y colocarlas en un nivel. El hardware es idéntico; solo cambia la lógica de control.

En operación, el sistema automatizado de almacenamiento de chapa con carga y descarga ejecuta un ciclo típico como sigue:

1. Fase de carga: La horquilla telescópica recupera una chapa en bruto del Nivel A, la transporta a la mesa de corte y se retrae.

2. Fase de corte: El láser corta las piezas según el programa NC.

3. Fase de descarga: Después del corte, la horquilla se extiende sobre la mesa de corte. Las ventosas de vacío o pinzas magnéticas (seleccionables según el espesor y material de la pieza) levantan las piezas terminadas. La horquilla se retrae, y el carro se mueve a un nivel vacío o a un palé de “salida de piezas”.

4. Eliminación del esqueleto: La horquilla realiza una segunda pasada para recoger el esqueleto restante. En lugar de almacenarlo, el sistema deja caer el esqueleto en un contenedor a nivel de suelo integrado en la base del AS/RS.

5. Almacenamiento de restos (opcional): Si quedan chapas parciales suficientemente grandes para trabajos futuros, el sistema puede devolverlas a un nivel designado de restos, actualizando el inventario automáticamente.

Esta capacidad bidireccional reduce la intervención del operario en un 80‑90 % en comparación con los sistemas que requieren descarga manual.

Arquitectura técnica para descarga de alto volumen

El sistema automatizado de almacenamiento HC-A6015-HD utiliza dos circuitos de vacío: uno para la recogida de chapa en bruto (alto flujo, agarre rápido) y otro para la recogida de piezas terminadas (menor flujo, agarre suave para evitar doblar piezas delgadas). El cambio entre circuitos es automático basado en el registro de datos del trabajo proveniente del MES. Para materiales magnéticos (acero dulce), se pueden acoplar electroimanes permanentes a la horquilla, eliminando por completo el consumo de aire comprimido – una opción valiosa para talleres sin líneas de aire limpio y seco.

El peso máximo de descarga por ciclo es de 200 kg, igual que la capacidad de carga. Sin embargo, el sistema puede realizar múltiples pasadas de descarga si una sola salida de la mesa de corte contiene docenas de piezas pequeñas. El software de control utiliza un mapa de anidamiento para conocer la posición de cada pieza, permitiendo una recogida selectiva – por ejemplo, recuperar solo las piezas del lado izquierdo de la mesa primero, y luego regresar por las piezas del lado derecho.

El número de niveles sigue siendo de 8 a 13, pero la variante de servicio pesado añade vigas de estantería reforzadas para soportar las fuerzas dinámicas de carga y descarga a máxima velocidad (12 m/min horizontal). Un amortiguador absorbedor de impactos al final de cada extensión de la horquilla evita el deslizamiento de las piezas durante la desaceleración rápida.

Integración con ERP y secuenciación de órdenes de trabajo

El sistema automatizado de almacenamiento de Herochu no solo reacciona a comandos – los predice. Al conectarse a su ERP a través de API REST o sondeo de base de datos SQL, el sistema mira hacia adelante a las próximas órdenes de trabajo. Si los siguientes tres trabajos requieren acero HR de 2 mm, galvannealed de 1,5 mm y aluminio de 4 mm, el AS/RS preposicionará esas chapas en los niveles más cercanos al puerto de salida, reduciendo el tiempo de desplazamiento del carro. Esta “preparación inteligente” reduce el tiempo medio de carga de 25 segundos a 12 segundos para trabajos secuenciados.

Para la descarga, el sistema puede clasificar las piezas por destino. Las piezas de la orden de trabajo #101 van al Nivel B2; las piezas de la orden de trabajo #102 van al Nivel C5. El operario recupera más tarde palés completos, no montones sueltos. Las etiquetas de código de barras impresas por el sistema y adheridas a cada palé garantizan la trazabilidad río abajo.

Características de seguridad específicas para operaciones de descarga

La descarga presenta peligros únicos: las piezas pueden tener bordes afilados, las piezas delgadas pueden rizarse y las piezas pequeñas pueden ser pasadas por alto por las ventosas de vacío. Herochu aborda estos aspectos con:
– Sensores de detección de bordes en la horquilla que confirman que la pieza está completamente agarrada antes de retraerse.
– Compensación de chapa rizada – compliance ajustable de las ventosas de vacío que tolera hasta 8 mm de combadura en una chapa delgada.
– Verificación de presencia de pieza mediante láseres de barrera después de la recogida, evitando errores de “nivel vacío” falsos.
– Interbloqueo del operario que impide la extensión de la horquilla si la puerta protectora de la máquina de corte está abierta.

La iluminación LED de estado de 360° cambia de color durante la descarga (azul) frente a la carga (verde), proporcionando una retroalimentación visual intuitiva al personal de planta.

Escalabilidad a líneas de automatización completas

Un único sistema automatizado de almacenamiento de chapa con carga y descarga puede alimentar no solo cortadoras láser sino también:

• Torre Compacta Herochu para capacidad adicional de chapa

• Células de plegado robótico (mediante transferencia por transportador)

• Estaciones de soldadura automatizadas

Cuando se integra con el software MES de Herochu, la línea completa de corte a plegado funciona 24 horas al día sin fatiga del operario. El AS/RS se convierte en el sistema nervioso central, rastreando cada kilogramo de acero desde el almacenamiento entrante hasta el componente terminado.

Conclusión: Cerrando el bucle del material

El AS/RS Full-Line de Herochu redefine lo que puede hacer un sistema automatizado de almacenamiento. No es un almacén pasivo – es un participante activo en la producción, cargando materia prima y descargando piezas terminadas con igual precisión. Para los fabricantes que buscan eliminar por completo la manipulación manual, el sistema automatizado de almacenamiento de chapa metálica con carga y descarga de Herochu es el eslabón perdido entre la planificación digital y el rendimiento físico.
