El término “totalmente automático” se aplica a menudo a sistemas que aún requieren intervención humana en puntos clave —carga manual de la estación de entrada, corte manual de flejes o controles de calidad manuales. El Sistema de Almacenamiento Totalmente Automático Integrado con Robot de Pórtico de Carga Herochu elimina estas brechas. Desde el momento en que el material llega al muelle de recepción hasta que es recuperado para la producción, ninguna mano humana toca los perfiles. Esta automatización de extremo a extremo se logra mediante la integración perfecta de hardware mecánico, redes de sensores y software de control inteligente.

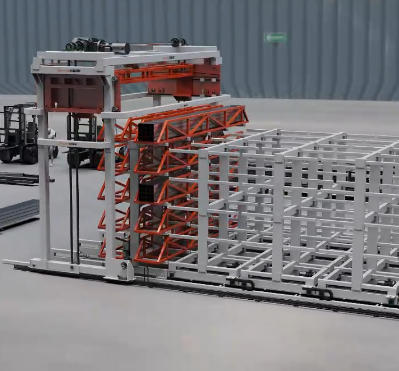

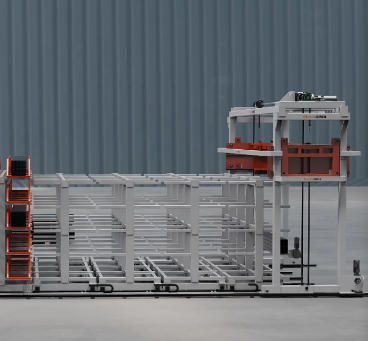

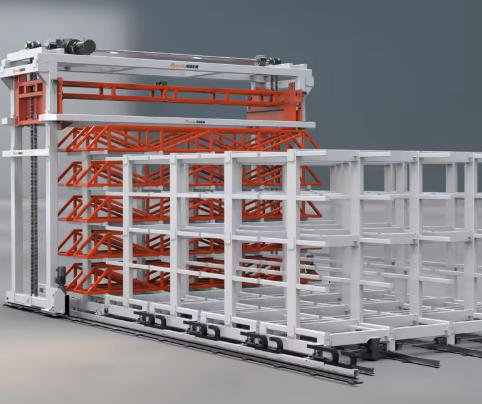

La arquitectura del sistema consta de cuatro componentes principales: un sistema de pórtico de carga y descarga, estanterías para perfiles, bastidores de material y guías lineales. Cada componente está diseñado no como una máquina aislada sino como un subsistema cooperante. El robot de pórtico sirve como el mecanismo central de transporte de material, desplazándose a lo largo de las guías lineales para acceder a cualquier posición dentro del envolvente de almacenamiento. Las estanterías para perfiles son la estructura de almacenamiento estática, típicamente configurada como una torre con 8 a 13 niveles. Los bastidores de material son los soportes removibles o fijos que sujetan perfiles específicos. Juntos, estos componentes forman un almacén automatizado completo.

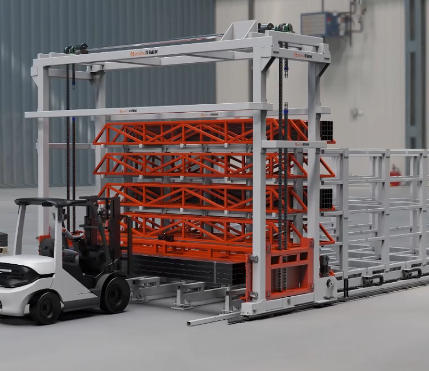

El robot de pórtico de carga merece una atención especial porque es el elemento más dinámico. Su estructura es un pórtico tipo puente fabricado con celosías de acero de alta resistencia. El diseño de celosía minimiza el peso mientras maximiza la rigidez —esencial para la precisión de posicionamiento bajo cargas variables. El robot se desplaza sobre guías lineales montadas en el piso o en vigas elevadas, dependiendo de la configuración del almacén. La longitud de desplazamiento puede superar los 30 metros en instalaciones grandes. Los tres ejes (desplazamiento horizontal, elevación vertical y extensión de horquillas) son servo-controlados y sincronizados para permitir trayectorias de movimiento coordinadas.

La capacidad de carga del robot de pórtico coincide con la del sistema de estanterías: 3 toneladas o 5 toneladas por recogida. El robot puede manejar perfiles individuales o paquetes de perfiles sin reconfiguración. Para perfiles individuales, las horquillas utilizan un espaciado de ancho ajustable para centrar la carga. Para paquetes, las horquillas se separan más para soportar el ancho completo. La transición entre modos es automática, activada por la instrucción de la orden de trabajo. Cámaras de visión montadas en el pórtico verifican que la posición de la horquilla coincida con las dimensiones del perfil o paquete antes del enganche.

La naturaleza totalmente automática del sistema se extiende a las estaciones de entrada y salida. El material de entrada puede llegar en transportadores de rodillos, palés o incluso directamente desde una línea de corte río arriba. El sistema detecta la llegada mediante sensores fotoeléctricos, identifica el material mediante código de barras o etiqueta RFID, mide sus dimensiones mediante escáneres láser y registra su peso mediante básculas de plataforma. Solo después de esta verificación el robot de pórtico procede a recoger el material. Cualquier discrepancia entre las dimensiones esperadas y reales activa una alarma y pausa el proceso hasta la revisión del supervisor.

Las operaciones de salida son igualmente automatizadas. Cuando una orden de producción solicita perfiles específicos, el sistema los recupera y los coloca en la estación de salida. Desde allí, un vehículo guiado automáticamente (AGV) o un sistema transportador puede llevarlos al siguiente proceso. Alternativamente, el sistema puede alimentar directamente una línea de corte o aserrado colocando los perfiles en una mesa de alimentación. Esta integración directa elimina la necesidad de almacenamiento intermedio y reduce el tiempo desde el almacenamiento hasta el procesamiento a segundos.

Las estanterías para perfiles están construidas para soportar operación continua. Las estructuras principales utilizan perfiles de acero con límite elástico mínimo de 350 MPa. Cada nivel de almacenamiento está clasificado independientemente para 3 o 5 toneladas, y las columnas de la estantería están diseñadas para una carga acumulativa de todos los niveles ocupados simultáneamente a máxima capacidad. Este es un requisito no negociable: muchos sistemas de almacenamiento se desclasifican cuando están completamente cargados, pero las estanterías Herochu mantienen la clasificación completa en cada posición. El número de niveles de estantería es personalizable de 8 a 13, y la altura total de 6015 mm a 6025 mm estándar, con alturas personalizadas disponibles.

El modo de transmisión en todo el pórtico y el mecanismo de elevación vertical es mediante cadena. Las cadenas se prefieren a las correas por su engrane positivo y ausencia de deslizamiento. Cada accionamiento de cadena incluye un sistema de monitoreo de tensión que alerta al PLC si la tensión cae por debajo de un umbral preestablecido. Los motores de accionamiento son servomotores de CA con codificadores absolutos, eliminando la necesidad de referencia después de una pérdida de energía. La velocidad de elevación vertical es de 9 m/min, y la velocidad horizontal de entrada/salida es de 12 m/min. Estas velocidades son conservadoras por diseño, priorizando la precisión de posicionamiento y la estabilidad de la carga sobre la velocidad bruta.

Las guías lineales para el sistema de pórtico son guías lineales de precisión rectificadas con una dureza de HRC 58-62 en las superficies de las pistas de rodadura. Se montan sobre vigas de acero niveladas con una tolerancia de alineación de ±0,5 mm en toda la longitud. Los limpiadores de guías evitan que los desechos entren en los bloques de rodamiento. Para entornos polvorientos, cubiertas de fuelle opcionales pueden encerrar completamente las guías. El carro de desplazamiento del pórtico utiliza cuatro bloques de rodamiento por guía, dispuestos para distribuir las cargas uniformemente y proporcionar redundancia si un bloque fallara.

La integración con el software de gestión de almacenes es una característica definitoria del sistema totalmente automático Herochu. El módulo WMS proporcionado maneja el seguimiento de inventario, la optimización de ubicaciones y la programación de órdenes de trabajo. Se comunica a través de API REST o sincronización de base de datos SQL con sistemas ERP de nivel superior. Para empresas sin un WMS existente, el sistema Herochu incluye una interfaz de gestión de inventario independiente que puede ejecutarse en una PC o servidor local. Esta interfaz admite la impresión de códigos de barras, informes de recuento cíclico y registros históricos de transacciones.

Los datos de rendimiento del mundo real de instalaciones operativas muestran que el sistema Herochu logra una precisión de inventario del 99,7 %, lo que significa que menos de 3 de cada 1000 transacciones de almacenamiento resultan en errores de ubicación o cantidad. El tiempo medio de reparación (MTTR) para el robot de pórtico es inferior a 4 horas para la mayoría de los componentes, gracias al diseño modular y al cableado de desconexión rápida. El tiempo medio entre fallos (MTBF) supera las 8000 horas de operación continua.

El consumo de energía es otra consideración para los almacenes totalmente automáticos. El sistema Herochu utiliza accionamientos regenerativos en el eje de elevación vertical, recuperando energía al bajar cargas pesadas. Esta energía recuperada se realimenta al bus de CC común, reduciendo el consumo total de energía en aproximadamente un 20 % en comparación con los sistemas sin regeneración. El consumo de energía en espera cae por debajo de los 500 vatios cuando el sistema está inactivo durante más de 15 minutos, logrado apagando automáticamente los controladores no esenciales.

Para los almacenes que han dudado en adoptar la automatización completa debido a la complejidad o el costo, el Sistema de Almacenamiento Totalmente Automático Integrado con Robot de Pórtico de Carga Herochu ofrece un camino probado y escalable. El sistema llega preensamblado en módulos, con pruebas en fábrica de todos los componentes antes del envío. La puesta en marcha en sitio toma de 2 a 3 semanas para una instalación típica, incluyendo la capacitación de los operadores. Los contratos de soporte proporcionan diagnósticos remotos y reemplazo de piezas las 24 horas. Al eliminar por completo la manipulación manual, el sistema no solo reduce los costos de mano de obra, sino que también elimina la principal fuente de daños al material, errores de inventario y lesiones en el lugar de trabajo en las operaciones de almacenamiento de perfiles.
