La estandarización es un mito en el almacenamiento industrial: cada diámetro de tubería, cada longitud de material y cada distribución de instalación exigen un enfoque diferente. El Estante Tipo Manivela de Herochu aborda esta realidad al ofrecer un sistema modular y totalmente personalizable de Rack Cantilever de Manivela que se adapta a su inventario específico, en lugar de forzar a su inventario a adaptarse a un diseño de estante fijo. A diferencia de los modelos de la competencia que limitan las configuraciones de brazos o el número de niveles, Herochu proporciona una plataforma guiada por la ingeniería donde cada parámetro – desde la profundidad del brazo hasta el espaciado de los montantes – es especificado por el cliente.

En su núcleo, el Estante para Tuberías de Manivela de Herochu opera bajo un principio mecánico simple pero robusto: una caja de engranajes accionada por manivela impulsa un mecanismo de piñón y cremallera o de tornillo que extiende múltiples brazos cantilever simultáneamente o en secuencia, según el diseño. El movimiento asistido de un solo lado significa que solo un conjunto de brazos se extiende hacia el pasillo; el asistido de dos lados permite que los brazos en ambos lados de una columna central se extiendan alternativamente o juntos. Esta flexibilidad es crítica para instalaciones que almacenan diferentes familias de materiales en lados opuestos de la misma estructura vertical.

Las clasificaciones de carga del Estante de Manivela para Tuberías de Alta Resistencia no son conjeturas. Cada nivel individual soporta entre 3 y 8 toneladas, y la capacidad real está determinada por la profundidad del brazo, el espaciado entre brazos y el número de montantes. Herochu publica capacidades específicas por brazo basadas en análisis extensos de elementos finitos y pruebas físicas: profundidad de brazo de 20 pulgadas – 6600 lbs por brazo; 24 pulgadas – 5600 lbs; 30 pulgadas – 4800 lbs; 36 pulgadas – 4200 lbs. Estas cifras asumen que la carga se distribuye uniformemente a lo largo del brazo y no excede la altura del tope del brazo.

El número de niveles en un Estante Tipo Manivela generalmente varía de 4 a 12, pero Herochu puede diseñar configuraciones más altas para almacenes con techos altos. Lo que distingue a este diseño es la capacidad de ajustar de forma independiente el espaciado vertical entre niveles en incrementos de una pulgada. Un operario puede configurar el nivel inferior a 24 pulgadas de altura libre para tuberías de gran diámetro, luego reducir el siguiente nivel a 12 pulgadas para barras más pequeñas. Esta granularidad maximiza la densidad de almacenamiento sin sacrificar la accesibilidad.

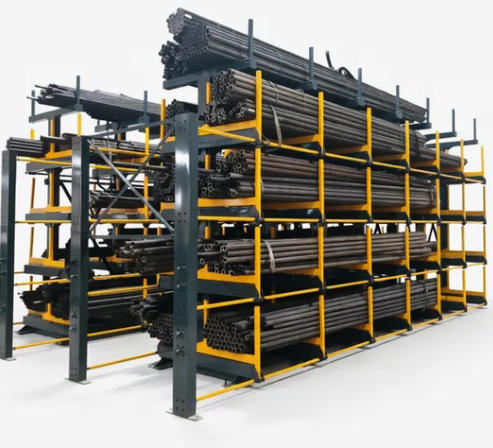

La compatibilidad de materiales se extiende más allá de las tuberías. Los Estantes de Almacenamiento de Tuberías de Manivela también almacenan perfiles de aluminio, barras, varillas, ejes, canales, ángulos, vigas, láminas, placas, rieles, tubos cuadrados, barras redondas y barras planas. Para almacenamiento de láminas y placas, se pueden integrar estantes desplegables opcionales que proporcionan hasta un 100 % de extensión, permitiendo cargar láminas con una grúa de imán o ventosa. Esto hace que el sistema Herochu sea una solución universal de almacenamiento de materiales largos en lugar de un estante para tuberías de un solo propósito.

Una característica que a menudo se pasa por alto es la altura del piso inferior de 330 mm desde el nivel del suelo. Muchos estantes industriales están al ras del piso, lo que acumula polvo y residuos y dificulta la limpieza. Herochu eleva toda la estructura, permitiendo que las barredoras de piso pasen por debajo y evitando la absorción de humedad del concreto húmedo. Para instalaciones que ocasionalmente usan transpaletas para mover materiales base, esta altura libre es esencial.

La personalización del color es más que cosmética. Herochu ofrece acabados estándar blanco y azul, pero se pueden especificar colores personalizados para alinearse con códigos de colores de seguridad (amarillo para precaución, rojo para acceso de equipos contra incendios, verde para estaciones de primeros auxilios) o para diferenciar líneas de producción. El recubrimiento en polvo es estándar, proporcionando resistencia a astillas y corrosión incluso en entornos húmedos como astilleros o plantas de recubrimiento de tuberías.

La serie de Estante de Almacenamiento de Tuberías de Alta Capacidad de Herochu también aborda un problema común: la deflexión del brazo bajo carga. Algunos estantes de manivela utilizan brazos de pared delgada que se comban, haciendo que las tuberías rueden hacia el centro. Los brazos de Herochu están fabricados con acero al carbono de grado estructural con bridas reforzadas. Incluso a máxima extensión bajo la carga nominal máxima, la deflexión se mantiene por debajo de L/180, lo que garantiza que las tuberías permanezcan en su lugar y el mecanismo de manivela no se atasque.

Para operaciones que manejan materiales extremadamente largos (30 a 40 pies), Herochu recomienda especificar soportes intermedios. Son piezas de acero inferiores que se extienden entre los montantes, reduciendo efectivamente la longitud no soportada de los brazos cantilever. Con soportes intermedios, una tubería de 40 pies se puede almacenar sin combarse, y el mecanismo de manivela aún funciona sin problemas. Sin soportes intermedios, la longitud máxima recomendada es de 20 pies entre montantes.

Los Estantes Industriales de Manivela de Herochu se fabrican bajo pedido con plazos de entrega típicos cotizados al momento de la solicitud. Para realizar un pedido, los clientes proporcionan: tipo y dimensiones del material, peso máximo por paquete por nivel, número total de SKU distintos (para determinar la cantidad de niveles), espacio disponible en el piso y especificaciones de la grúa aérea o montacargas. Herochu luego devuelve un modelo CAD en 3D y planos de ingeniería para aprobación antes de comenzar la fabricación. Este enfoque consultivo elimina sorpresas durante la instalación.

Los accesorios adicionales incluyen divisores de inventario (completamente soldados para separación permanente o ajustables para reconfiguración), revestimientos de UHMW para materiales sensibles a rayaduras y interruptores de límite de extensión para instalaciones que desean una confirmación táctil o audible de la extensión completa. La manija de la manivela está diseñada ergonómicamente con un agarre antideslizante y se puede colocar en el lado izquierdo o derecho de cada montante según la preferencia del cliente.

En operación, los Sistemas de Estantes de Almacenamiento de Tuberías de Manivela reducen el tiempo de recuperación hasta en un 70 % en comparación con el almacenamiento apilado en el piso. Un trabajador simplemente se acerca al estante, selecciona el nivel deseado, inserta la manija en el receptor de la caja de engranajes y gira. Los brazos avanzan de manera constante, llevando las tuberías almacenadas al alcance fácil del gancho de una grúa aérea. Después de descargar, el trabajador invierte la manivela para retraer los brazos, y los pasadores de bloqueo se activan automáticamente en la posición completamente retraída para evitar la extensión no intencionada. Este ciclo se repite miles de veces sin desgaste significativo, gracias a los rodamientos sellados y los engranajes de acero endurecido.

Para plantas de maquinaria pesada, centros de servicio de acero e instalaciones de extrusión de aluminio, el Estante Tipo Manivela de Herochu no es simplemente un producto de almacenamiento – es una herramienta de productividad. Al eliminar la necesidad de montacargas de largo alcance o de extracción manual con mucho trabajo, libera equipos y personal para tareas de valor agregado. Comuníquese con Herochu para obtener un presupuesto personalizado y el plazo de entrega estimado actual según su número específico de niveles, profundidad de brazo y longitud de material requerida.
